Línea oculta:
La línea de objeto oculta se usa para mostrar superficies bordes o esquinas de un objeto.
Están ocultas a la vista.
LT: (Línea de Tierra) Es la recta de intersección entre los planos de proyección Vertical y Horizontal. Su notación abreviada es "LT"
Lugar geométrico: Se llama lugar geométrico a un conjunto de puntos que cumplen una determinada propiedad.
M
Mano alzada: Modo de dibujar sin la utilización y el apoyo de instrumentos de dibujo, como la regla, la escuadra, el compás, etc.
Mediatriz: Recta perpendicular a un segmento por su punto medio.
Fuente: http://almez.pntic.mec.es/~ssar0003/diccionario.htm
Imagen: http://upload.wikimedia.org/wikipedia/commons/thumb/c/c5/Mediatriz2.svg/300px-Mediatriz2.svg.png
N
Normalización: Actividad colectiva destinada a la resolución de problemas repetitivos, para así ganar en economía utilidad y calidad.
O
Oblicuo: Condición de una recta o plano, que no es perpendicular, ni paralelo, a otra recta o plano.
Obtuso: Referente al ángulo mayor de 90°
Octaedro: Poliedro formado por ocho caras triangulares. Cuando éstas son triángulos equiláteros, el octaedro es regular.
Ortogonal: Que forma 90º (perpendicular).
Imagen: http://upload.wikimedia.org/wikipedia/commons/f/ff/Proyeccion.JPG
Óvalo: Curva cerrada y convexa formada por cuatro arcos de circunferencia simétricos respecto de dos ejes perpendiculares entre sí.
Ovoide: Caso de óvalo con un solo eje de simetría.
Imagen: http://upload.wikimedia.org/wikipedia/commons/thumb/1/13/Ovoide.png/250px-Ovoide.png
P

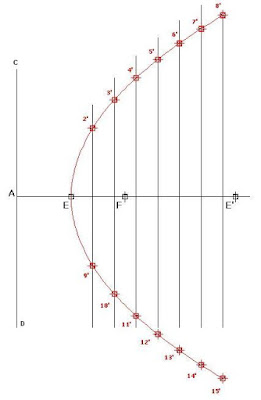

Parábola: Curva cónica definida como "Lugar geométrico de los puntos del plano que equidistan de un punto fijo, llamado foco, y de una recta llamada directriz".
Paraboloide hiperbólico: Es una superficie alabeada generada por el movimiento continuo de una recta (generatriz) que toca dos líneas oblicuas (directrices) y permanece paralela a un plano director.
Paralelepípedo: Cuerpo de seis caras pudiendo ser dos de ellas cuadradas y el resto rectangular.
Paralelo: Condición de una recta o plano, según la cual, todos los puntos del mismo, equidistan de otra recta o plano.
Perpendicular: Condición de una recta o plano, según la cual, forma ángulo recto, respecto a otra recta o plano.
Perspectiva: Técnica de representar sobre un plano los objetos tridimensionales, tal como aparentan a simple vista.
Pirámide: Cuerpo que tiene por base un polígono cualquiera, de cuyos lados arrancan caras triangulares unidas en un vértice común.
a) Regular: la base es un polígono regular y las caras laterales son triángulos isósceles.
b) Oblicua: las caras laterales son triángulos diferentes.
c) Truncada: cuando es cortada por un plano, definiendo una segunda base.
a) Regular: la base es un polígono regular y las caras laterales son triángulos isósceles.
b) Oblicua: las caras laterales son triángulos diferentes.
c) Truncada: cuando es cortada por un plano, definiendo una segunda base.
Imágenes:
Plano del cuadro: Es aquel sobre el que se realiza la proyección de un objeto o grupo de ellos, previamente a su visualización. En la práctica, resulta la superficie de nuestra hoja de papel.
Plano auxiliar: Aquel que, opcionalmente, se utiliza como ayuda, medio para la resolución de un problema o parte del mismo y no forma parte de los datos aportados en el mismo.
Planos de proyección: Cada uno de los planos de referencia de un Sistema de Representación, sobre los cuales se proyectan puntos, rectas y planos.
Plano proyectante: Todo aquel perpendicular a alguno de los planos de proyección.
Planta: En el sistema de representación por vistas, dícese de aquella resultante de la proyección de la misma sobre un plano horizontal.
Poliedro: Superficie formada por un conjunto de polígonos que encierran un volumen.
